Метод установки цилиндрических резиновых крыльев

Когда суда подходят к пирсу или доку, им необходима защита от сильных ударов. Именно здесь цилиндрические резиновые крылья входят в комплект. Эти крылья представляют собой мягкие, но прочные резиновые трубки, которые поглощают энергию при соприкосновении судна с причалом. Они помогают сохранить в безопасности и судно, и конструкцию.

Многие портовые операторы и дизайнеры выбирают цилиндрические резиновые крылья, потому что они просты, долговечны и легко устанавливаются. Но не все знают, как правильно их устанавливать. В этой статье мы покажем вам, как шаг за шагом устанавливать цилиндрические резиновые крылья. Мы рассмотрим три наиболее распространенных способа -стержневая и прутковая арматура, монтаж цепи, и монтаж лестницы-И объясните, когда каждый из них работает лучше всего.

1. Что такое цилиндрические резиновые крылья?

Цилиндрические резиновые крылья представляют собой полые резиновые трубки с гладкой внешней и внутренней поверхностью. Они бывают разного диаметра и длины, в зависимости от размера судна и типа причала. Обычный размер может быть следующим Ø400 × Ø800 × 1500 мм.

Полая конструкция позволяет крылу легко сжиматься и поглощать энергию при контакте. Материалом обычно служит высококачественный натуральный или синтетический каучук, устойчивый к воздействию соленой воды, ультрафиолетовых лучей и погодных условий.

Эти крылья могут быть установлены горизонтально или вертикально, на причальных стенках, дельфинах или плавучих сооружениях. Благодаря своей форме они хорошо прилегают к изогнутым поверхностям и отлично выдерживают многократные контакты.

Основные преимущества:

• Простая и надежная конструкция
• Простая замена и обслуживание
• Хорошо подходит для многих типов доков и судов
• Сильное поглощение энергии при низкой силе реакции

2. Выбор правильного метода установки

Перед установкой проектировщики или операторы портов должны выбрать правильный способ монтажа. Лучший выбор зависит от:

• Конструкция причала (стационарная стенка, плавучий док или баржа)
• Размер судна и скорость причаливания
• Приливы и отливы и волновые условия
• Доступ к обслуживанию и срок службы

Есть три основных способа установки для цилиндрических резиновых крыльев:

1. Фитинг для стержней и прутков
2. Крепление цепи
3. Крепление лестницы

Каждый из них имеет немного разную структуру и характеристики, но все они служат одной цели - прочно удерживать крыло и позволять ему двигаться настолько, чтобы поглощать энергию.

3. Подготовка перед установкой

Перед началом работы убедитесь, что все инструменты и материалы готовы:

• Цилиндрические резиновые крылья (проверьте размеры)
• Цепи и кандалы
• Стальные стержни или прутья
• U-образные якоря или монтажные пластины
• Болты, гайки и шайбы (нержавеющие или оцинкованные)
• Антикоррозийная краска или смазка

Осмотрите поверхность стены, на которой будут крепиться крылья. Она должна быть ровной, чистой и достаточно прочной, чтобы выдержать нагрузку. Всегда проверяйте измерения дважды, чтобы убедиться в правильности выравнивания и расстояния между ними.

Безопасность превыше всего:
Рабочие должны носить защитное снаряжение, правильно использовать краны и соблюдать правила безопасности в доке. Работа вблизи воды всегда требует особой осторожности.

4. Фитинг для стержней и прутков

Это самый распространенный и самый прочный способ установки. A стальной прут проходит через центр цилиндрического резинового крыла, а оба конца планки соединяются с цепи и U-образные якоря закрепленный на причальной стенке.

Где использовать:

• Стационарные причальные стенки
• Средние и большие корабли
• Районы с низкой приливной подвижностью

Как установить:

1. Отметьте положение крыльев на стене и просверлите отверстия для анкеров.
2. Прочно установите U-образные якоря с помощью химических или расширительных болтов.
3. Пропустите стальной прут через центральное отверстие крыла.
4. Прикрепите оба конца шины к цепям с помощью кандалов.
5. Подсоедините цепи к настенным U-образным якорям.
6. Проверьте выравнивание - как по горизонтали, так и по вертикали.
7. Нанесите смазку или антикоррозийное покрытие на металлические детали.

Советы:

• Следите за тем, чтобы натяжение цепи было сбалансированным.
• Не затягивайте слишком сильно; небольшое движение помогает амортизировать удар.
• Всегда проверяйте значения крутящего момента для анкерных болтов.

Преимущества:

• Очень стабильная установка
• Равномерное распределение нагрузки
• Длительный срок службы при минимальном обслуживании

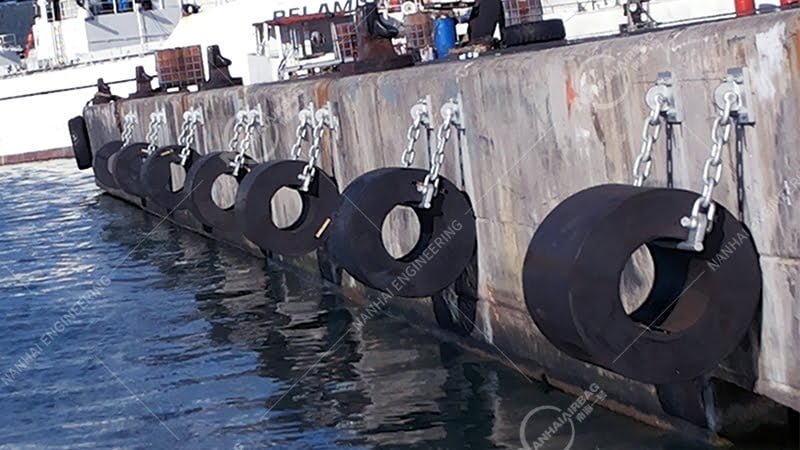

5. Крепление цепи

В этом методе цилиндрическое резиновое крыло подвешенный на цепях на обоих концах. В центре нет стального стержня, что делает его более легким и простым в установке.

Где использовать:

• Маленькие причалы или дельфины
• Плавучие сооружения или баржи
• Где требуется быстрая замена

Как установить:

1. Закрепите U-образные якоря или стальные проушины на причальной стенке.
2. Прикрепите цепи к обоим концам крыла с помощью дужек.
3. Подсоедините другие концы цепей к якорям.
4. Отрегулируйте длину цепи, чтобы крыло висело равномерно.
5. Оставьте около 10-15% слабина в цепи приливного движения.
6. Убедитесь, что крыло может слегка покачиваться, но не ударяться о стену.

Советы:

• Добавьте резиновые или нейлоновые втулки вокруг цепи, чтобы уменьшить ее износ.
• Часто осматривайте цепи на предмет ржавчины или растяжения.

Преимущества:

• Простая и гибкая конструкция
• Легко установить или заменить
• Позволяет двигаться во время волн и приливов

6. Крепление лестницы

The монтаж лестницы использование метода две или более цепей Расположенные вертикально, подобно сторонам лестницы, они удерживают крыло на месте. Такая конструкция делает крыло более устойчивым во время приливов и отливов.

Где использовать:

• Причалы с большим диапазоном приливов и отливов
• Эксплуатация барж и плавучих доков
• Места, где часто происходят вертикальные перемещения

Как установить:

1. Закрепите верхний и нижний анкеры на причальной стенке.
2. Прикрепите цепи к верхней и нижней части крыла.
3. Подсоедините все цепи к настенным анкерам с помощью хомутов.
4. Отрегулируйте натяжение, чтобы крыло висело прямо.
5. Проверьте, слегка потянув, чтобы убедиться в плавности движений.

Преимущества:

• Предотвращает вертикальное раскачивание
• Лучше справляется с приливами и отливами
• Более надежная защита в сложных условиях

Советы по уходу:

• Проверьте, одинаково ли натянуты верхняя и нижняя цепи.
• Регулярно подтягивайте или заменяйте проржавевшие дужки.

7. Макет и расстояние между ними

Правильная планировка обеспечивает безопасность и беспрепятственную швартовку.
Вот несколько простых правил:

• Соблюдайте равномерное расстояние между крыльями. Для большинства причалов расстояние должно составлять примерно В 1,5-2,0 раза больше длины крыла.
• Расположите крылья таким образом, чтобы зона контакта с судном совпадала с центральной линией крыла.
• Для маленьких спальных мест или изогнутых стен немного уменьшите расстояние между ними для лучшего покрытия.
• Нижняя часть крыла должна быть выше самого низкого уровня воды как минимум на 300 мм.

Если вы сомневаетесь, всегда советуйтесь с дизайнером причала или поставщиком крыльев. Правильная планировка сэкономит деньги и позволит избежать повреждений в дальнейшем.

8. Проверка качества после установки

После того как все крылья установлены на место, внимательно осмотрите их.

Контрольный список:

• Все ли анкеры затянуты и не подвержены коррозии?
• Выровнено ли крыло по горизонтали и вертикали?
• Цепи натянуты одинаково и не перекручены?
• Слегка двигается ли крыло при нажатии рукой?
• Покрыты ли металлические детали антикоррозийной краской?

Сделайте фотографии и запишите данные об установке (положение, момент затяжки, дата). Эти записи помогут при последующих проверках.

9. Техническое обслуживание и осмотр

Несмотря на то, что цилиндрические резиновые крылья прочны, регулярный осмотр обеспечивает их безопасность и долговечность.

Советы по регулярному обслуживанию:

• Ежемесячно проверяйте на наличие трещин, порезов или деформации.
• Проверяйте цепи, кандалы и якоря каждые шесть месяцев.
• Удалите морские наросты и грязь.
• Наносите смазку или антикоррозийное покрытие один или два раза в год.
• Немедленно замените поврежденные цепи или кандалы.

Срок службы:
При правильном уходе высококачественные цилиндрические резиновые крылья могут прослужить 10 - 15 лет или даже дольше.

10. Распространенные проблемы и способы их устранения

Проблема 1: Крыло наклоняется или смещается в сторону
→ Причина: Несоответствие длины цепи или неравномерное натяжение.
→ Решение: Отрегулируйте длину цепи и выравнивание.

Проблема 2: На поверхности резины появляются трещины
→ Причина: Перегрузка или старение резины.
→ Решение: Замените крыло, если трещины очень глубокие.

Проблема 3: Цепи быстро ржавеют
→ Причина: Воздействие соленой воды или плохая защита.
→ Решение: Используйте оцинкованные или нержавеющие цепи и часто наносите смазку.

Проблема 4: Крыло касается стены во время прилива
→ Причина: Слишком длинная цепь или неправильный шаг.
→ Решение: Отрегулируйте длину цепи или сдвиньте крыло наружу.

11. Пример из портового проекта

В грузовом порту среднего размера операторы установили стержневая и прутковая арматура цилиндрические резиновые крылья на 120-метровом причале.
Через год проверка показала:

• Отсутствие структурных повреждений
• Меньше царапин на сосудах
• Более простое обслуживание и очистка

В другом небольшом баржевом доке команда использовала монтаж лестницы для лучшего управления во время приливов и отливов. Вертикальные цепи обеспечивают устойчивость крыльев даже в суровую погоду. Время технического обслуживания сократилось на 40%.

Эти примеры показывают, что правильный метод установки значительно повышает безопасность и снижает затраты на ремонт.

12. Почему цилиндрические резиновые крылья - разумный выбор

Цилиндрические резиновые крылья - один из самых экономичных способов защиты доков и судов. Они просты в использовании, обслуживании и адаптируются к различным условиям.

Независимо от того, управляете ли вы небольшой пристанью или оживленным торговым портом, правильная установка является ключевым фактором. Неправильная установка может привести к неравномерной нагрузке, ускоренному износу и даже несчастным случаям. Следуя приведенным выше методам, вы обеспечите безопасную работу крыльев и их долговечность.

13. Заключительные советы для дизайнеров и операторов портов

• Всегда выбирайте крылья, соответствующие размеру судна и углу подхода.
• Выбирайте высококачественную резину с хорошей износостойкостью.
• Используйте надежную фурнитуру: оцинкованные цепи, кандалы и якоря.
• Регулярно проводите осмотр и ведите журнал технического обслуживания.
• Для сложных причалов обратитесь к специалистам за проектированием макета или поддержкой при установке.

14. Заключение

Цилиндрические резиновые крылья играют небольшую, но жизненно важную роль в обеспечении безопасности и эффективности портов. При правильной установкестержень и прут, цепь или лестничная арматура-Они могут защищать корабли и сооружения в течение многих лет.

Если вы планируете построить новый док или модернизировать старый, уделите время тщательному планированию установки. Хорошая подготовка и регулярный осмотр - все это имеет значение.

Для надежных систем крыльев и технической помощи, НАНХАЙ предлагает индивидуальные цилиндрические резиновые крылья, которые соответствуют мировым стандартам и обеспечивают отличные долгосрочные характеристики.
